このセクションでは、さまざまな 3D モデルへの適用で定評のある弊社の主力製品の 1 つである Ariesを紹介します。弊社は、高度なマッチング技術を活用した多数の認識方法を開発してきました。弊社のポートフォリオには、マッチング用の 3 つのデモ AI モデルと、論理的アプローチを採用した 1 つのデモ モデルが含まれています。
弊社の 3D マッチングの旅は、ボルトとブラケットのモデルの開発から始まりました。この基礎を基に、椅子、ボトル、花瓶を含む 3D 家具マッチング モデル を作成しました。弊社の最新のイノベーションは、3D マッチングへの論理的アプローチ です。
すべてのデモ モデルを調べて試してみてください。各モデルは同じ基本的な方法を採用していますが、特定の要件を満たすために異なるアーキテクチャを利用しています。
弊社初の 3D マッチング AI デモ サイトでは、ボルトとブラケットのマッチング例を試すことができます。

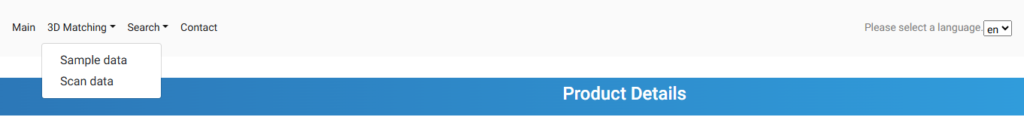

ボルト用の 3D マッチング AI では、マッチング プロセスはボルト ヘッドの形状に基づいており、ボルトの長さと直径を考慮した類似性分析が含まれています。デモ ページにアクセスするには、上のボタンをクリックしてください。デモ ページに移動したら、3D Matching メニューに移動します。サンプル データ と スキャン データ の 2 つのドロップダウン オプションがあります。これにより、用意されたサンプル データを使用するか、独自のデータをアップロードして 3D マッチングを試すことができます。
どちらを使用するか決定したら、一致するモデルとして 1 つのモデルを選択できます。
通常は、ユーザーが識別対象の３Dデータをアップロードして識別対象を指定することになります。

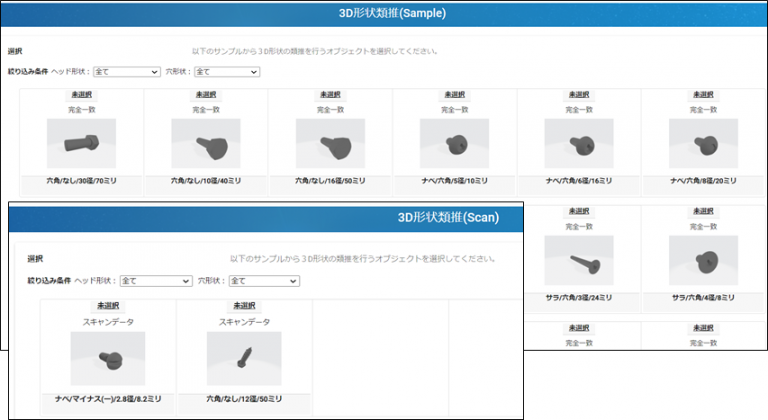

メニューの３DMatchingから、SampleデータまたはScanデータを選択すると、それぞれのデータが一覧で表示されます。
この中から、クラス分け・マッチングを行いたいものを選択してください。

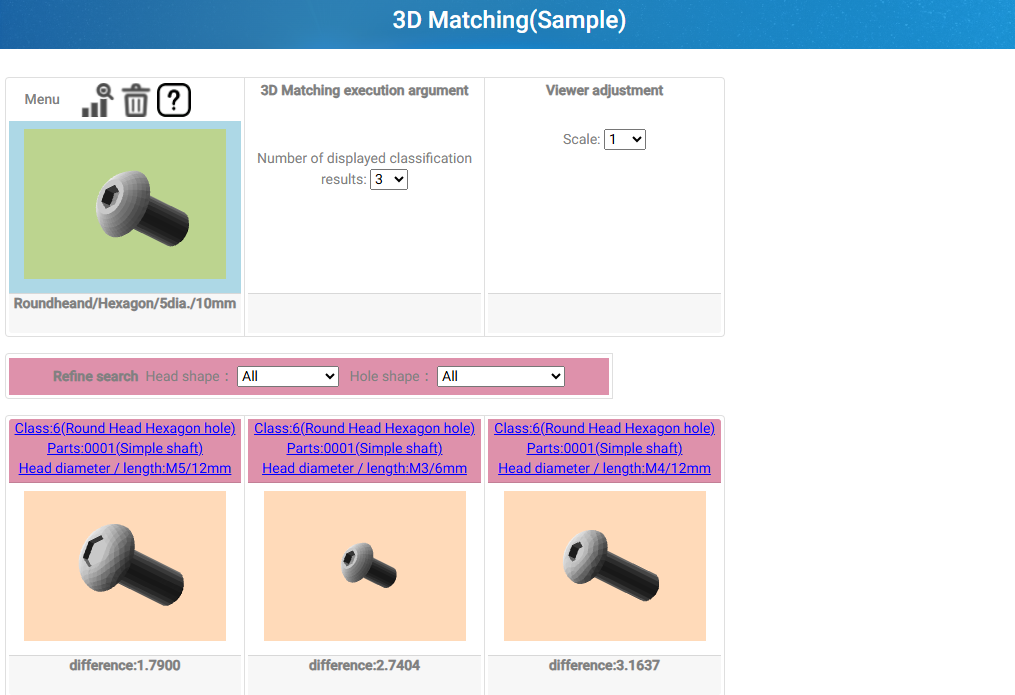

選択したオブジェクトは３D Viewerで表示され、様々な操作が行えます。
クラス分け・マッチングの対象を選択すると、次にクラス分け・マッチングの方式を選択します。

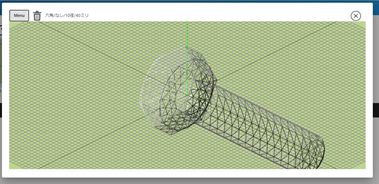

選択したオブジェクトは 3D Viewer「ビューア」に表示されます。
オブジェクトを移動、回転、拡大縮小できます.
また、カメラを切り替えたり、軸やワイヤーフレームなどの表示を切り替えることもできます.
ポップアップ画面で拡大表示も可能.

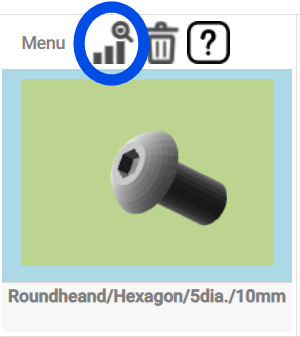

3D マッチング を実行するには、メニューでこの画像をクリックする必要があります。
今回は3D Matching AIでボルトを扱う例を取り上げましたが、ブラケットなども対象にすることができます。また、ブラケットの3D Matching AIでは、ボルトの動作がブラケットの全体的な形状と似ているかどうかで類似性を判断します。

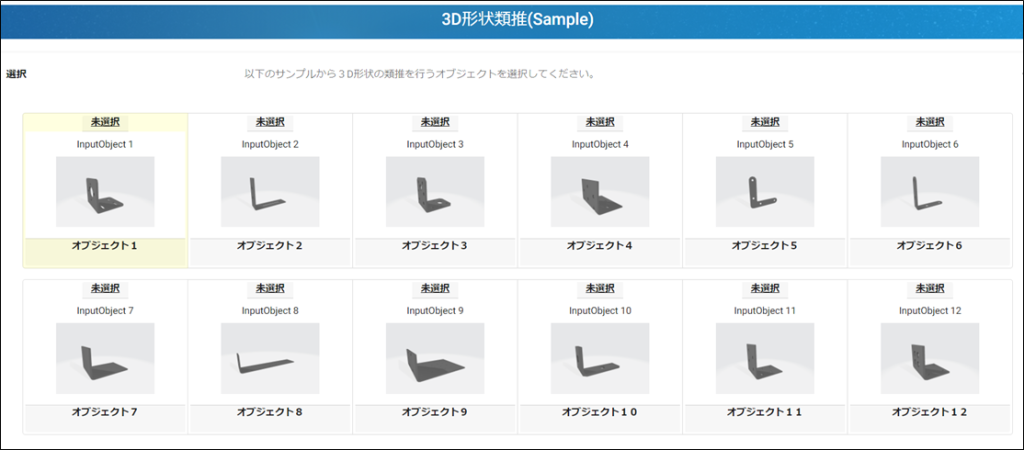

以下は3D Matching AIのブラケットバージョンのメイン画面です。

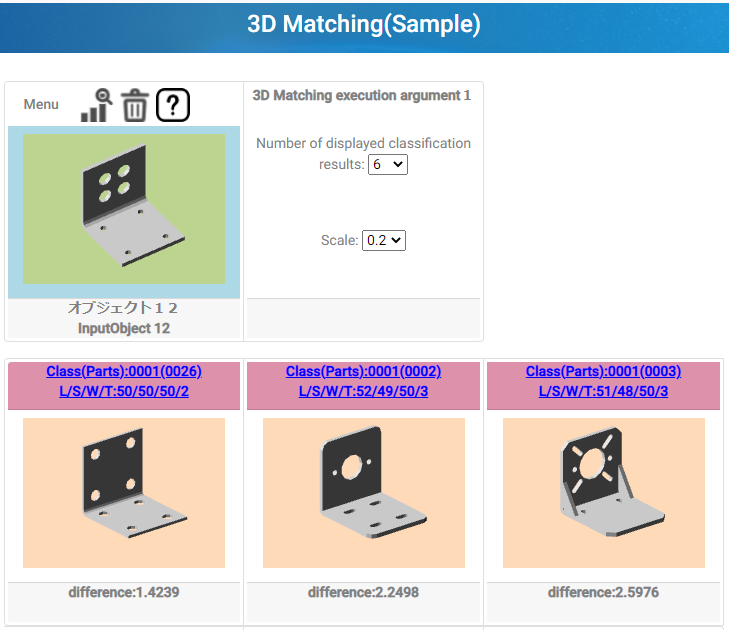

マッチング機能はボルトと同じ方法で実行でき、潜在空間内の圧縮された重要度特徴ごとに距離を計算し、最も近い類似モデルを取得します。
デモサイトでは、ボルトとブラケットの類似性解析の例を試すことができます。ボルトの場合は、頭の形状、ボルトの長さ、ボルト径のサイズを考慮して類似性を判定し、ブラケットの場合は、脚の長さ、幅、板厚、穴、スリットなどを考慮して類似性を判定します。
弊社による 2 番目のデモ ページでは、椅子、ボトル、花瓶などの家具の 3D マッチングを紹介しています。このモデルは、ボルトとブラケットのデモとは異なるアプローチを使用しています。差分 3D モデル機能抽出を適用して 3D ジオメトリ特性/機能をキャプチャし、変分オートエンコーダ (VAE) を使用して重要な情報を潜在空間と呼ばれる空間に圧縮します。
弊社の AI アーキテクチャでは、ボルトとマッチング アーキテクチャと比較して、多様なデコーダー モデルを活用しています。これは、AI アーキテクチャの小さなバリエーションだけでなく、さまざまな AI アーキテクチャで動作できる 弊社の能力を示しています。弊社では、継続的に知識を拡大し、製品を強化することに取り組んでいます。

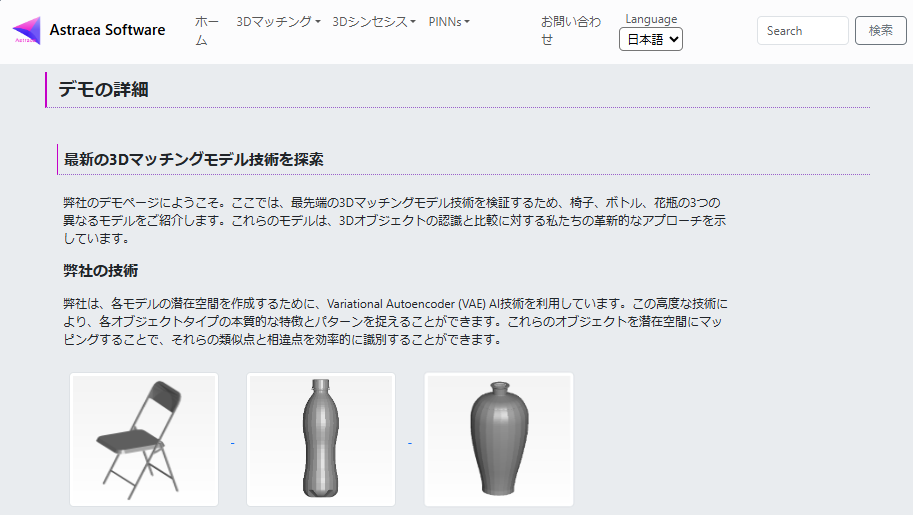

家具 3D マッチングは、少し異なる方法で動作します。デモ ページにアクセスすると、マッチング デモだけでなく、合成およびPINNsのデモも掲載されている demo3 ホームページに移動します。椅子、ボトル、花瓶の 3 つのモデル タイプから選択できます。

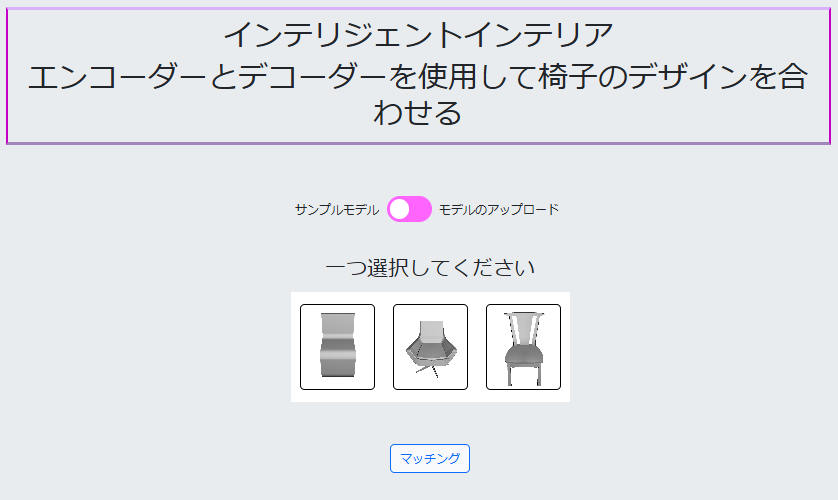

demo3 ホームページからデモ サイトに移動するには、ヘッダー メニューで [3D マッチング] を選択するか、ホームページの椅子、ボトル、または花瓶の画像をクリックします。これにより、選択した家具のデモ ページに移動します。デモ サイトでは、サンプル モデルとアップロード モデルの 2 つのマッチング方法オプションが利用できます。

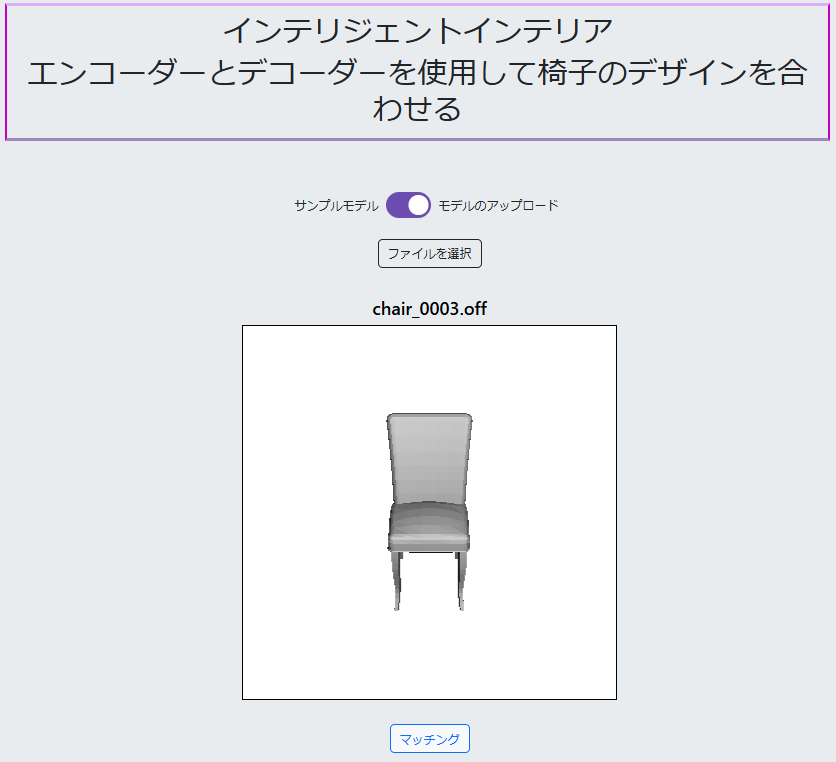

サンプル モデル オプションでは、事前に準備された 3D形状を使用して一致を検索します。モデルのアップロード オプションでは、データセット内の椅子モデルと照合される独自のモデルをアップロードする必要があります。アップロードしたモデルが椅子と大きく異なる場合や椅子モデルでない場合は、照合プロセスは実行されますが、結果の距離は大きくなります。
詳しい説明については、以下の Aries 3D MatchingのデモンストレーションのYouTubeビデオをご覧ください。
マッチング機能には、さまざまな方法とアプリケーションがあります。カスタム アプリケーション システムが必要な場合や、独自の設計を必要とする特定の手順がある場合、弊社はそれに対応できます。お客様のニーズに合わせて設計を変更したカスタム .exe アプリケーションを作成することもできます。ご興味がある場合は、お問い合わせ してください。
